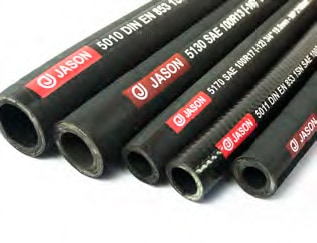

A mangueira hidráulica é usada para completar a conexão e transportar o fluido hidráulico sob pressão entre os componentes de um sistema hidráulico. Em geral, elas são compostas de borracha ou material elastomérico reforçado com várias camadas de metal ou tecido e são cobertas por uma camada externa de material protetor. Elas são projetadas para proporcionar a durabilidade necessária para suportar as pressões a que são frequentemente submetidas e a flexibilidade para caber em espaços apertados ou confinados, ao mesmo tempo em que contêm adequadamente o fluido.

Esses componentes são fornecidos em uma variedade de tamanhos e materiais para atender aos requisitos e às restrições de uma ampla gama de aplicações. Eles também estão disponíveis com diferentes extremidades de conectores de encaixe para acomodar diferentes sistemas hidráulicos.

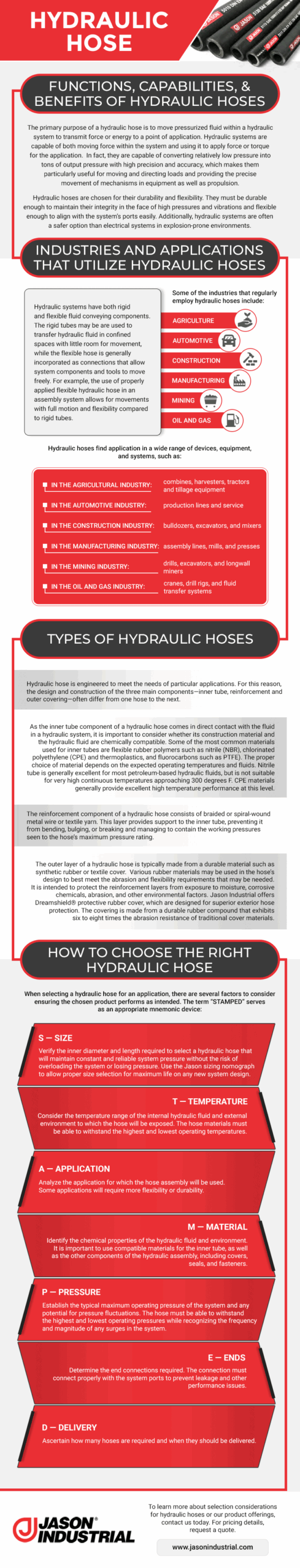

A seguir, apresentamos uma visão geral das mangueiras hidráulicas, descrevendo suas funções, aplicações, tipos disponíveis e os produtos disponíveis na Jason.

Os sistemas hidráulicos têm componentes de transporte de fluido rígidos e flexíveis. Os tubos rígidos podem ser usados para transferir fluido hidráulico em espaços confinados com pouco espaço para movimentação, enquanto a mangueira flexível geralmente é incorporada como conexões que permitem que os componentes e as ferramentas do sistema se movimentem livremente. Por exemplo, o uso de mangueiras hidráulicas flexíveis aplicadas adequadamente em um sistema de montagem permite movimentos com total mobilidade e flexibilidade em comparação com os tubos rígidos.

Alguns dos setores que empregam regularmente mangueiras hidráulicas incluem:

• Agricultura
• Automotivo
• Construção
• Fabricação
• Mineração
• Petróleo e gás

As mangueiras hidráulicas são aplicadas em uma ampla variedade de dispositivos, equipamentos e sistemas, como, por exemplo:

• No setor agrícola: colheitadeiras, colheitadeiras, tratores e equipamentos de lavoura
• No setor automotivo: linhas de produção e serviços
• No setor de construção: buldôzeres, escavadeiras e misturadores
• No setor de manufatura: linhas de montagem, moinhos e prensas
• No setor de mineração: perfuratrizes, escavadeiras e mineradoras de longwall
• No setor de petróleo e gás: guindastes, plataformas de perfuração e sistemas de transferência de fluidos

A mangueira hidráulica é projetada para atender às necessidades de aplicações específicas. Por esse motivo, o projeto e a construção dos três componentes principais – tubo interno, reforço e revestimento externo – muitas vezes diferem de uma mangueira para outra.

Como o componente do tubo interno de uma mangueira hidráulica entra em contato direto com o fluido em um sistema hidráulico, é importante considerar se o material de construção e o fluido hidráulico são quimicamente compatíveis. Alguns dos materiais mais comuns usados em tubos internos são polímeros de borracha flexíveis, como nitrila (NBR), polietileno clorado (CPE) e termoplásticos, e fluorocarbonos, como PTFE). A escolha adequada do material depende das temperaturas operacionais e dos fluidos esperados. O tubo de nitrilo geralmente é excelente para a maioria dos fluidos hidráulicos à base de petróleo, mas não é adequado para temperaturas contínuas muito altas, próximas a 300 graus F. Os materiais de CPE geralmente oferecem excelente desempenho em altas temperaturas nesse nível.

O componente de reforço de uma mangueira hidráulica consiste em um fio de metal trançado ou enrolado em espiral ou em um fio têxtil. Essa camada fornece suporte ao tubo interno, impedindo que ele se dobre, se curve ou se rompa e conseguindo conter as pressões de trabalho observadas na classificação de pressão máxima da mangueira.

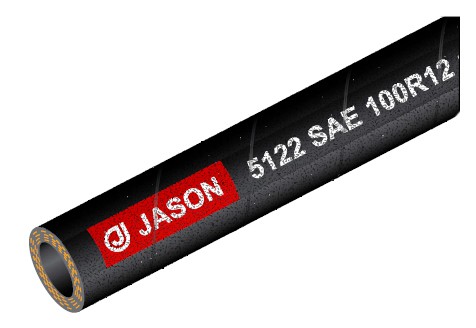

A camada externa de uma mangueira hidráulica normalmente é feita de um material durável, como borracha sintética ou cobertura têxtil. Vários materiais de borracha podem ser usados no projeto da mangueira para melhor atender aos requisitos de abrasão e flexibilidade que possam ser necessários. O objetivo é proteger as camadas de reforço da exposição à umidade, a produtos químicos corrosivos, à abrasão e a outros fatores ambientais. A Jason oferece a cobertura protetora de borracha Dreamshield®, projetada para oferecer proteção superior para mangueiras externas. A cobertura é feita de um composto de borracha durável que apresenta de seis a oito vezes mais resistência à abrasão do que os materiais de cobertura tradicionais.

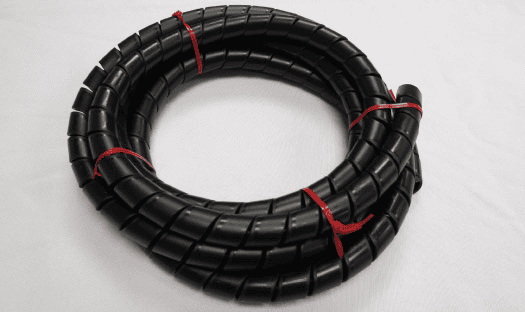

Na Jason, oferecemos uma ampla seleção de mangueiras hidráulicas, acoplamentos, equipamentos de crimpagem e produtos acessórios adequados para uso no setor industrial. Consulte o catálogo para obter detalhes e descrições.

Nossas ofertas de mangueiras hidráulicas incluem:

• Série 5011 (SAE 100R1/1SN cobertura com acabamento liso)
• Série 5012 (SAE 100R1/1SN cobertura Dreamshield® com acabamento envolvente)
• Série 5021 (SAE 100R2/2SN cobertura com acabamento liso)
• Série 5022 (SAE 100R2/2SN cobertura Dreamshield® com acabamento envolvente)
• Série 5040 (SAE 100R4 Extra Flexível)
• Série 5050 (SAE 100R5 Hi-temp com cobertura têxtil preta)
• Série 5161 (SAE 100R16/2SC cobertura com acabamento liso)
• Série 5162 (SAE 100R16/2SC cobertura Dreamshield® com acabamento envolvente)
• Série 5171 (SAE 100R17 cobertura com acabamento liso)
• Série 5172 (SAE 100R17 cobertura Dreamshield® com acabamento envolvente)
• Série 5192 (SAE 100R19 cobertura Dreamshield® com acabamento envolvente)
• Série 5122 (SAE 100R12 cobertura Dreamshield® com acabamento envolvente)
• Série 5132 (SAE 100R13 cobertura Dreamshield® com acabamento envolvente)
• Série 5152 (SAE 100R15 cobertura Dreamshield® com acabamento envolvente)

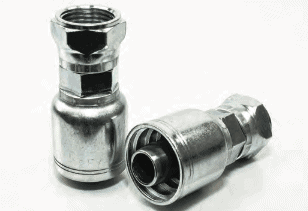

Os acoplamentos de mangueira que oferecemos incluem:

• Série 12 (para mangueiras trançadas de arame Jason e 5040)
• Série 40 (para uso com 5122)
• Série 60 (para uso com 5132 e 5152)
• Série 75 (acoplamentos acopláveis em campo para uso com 5050)

Também fornecemos uma variedade de equipamentos de crimpagem, desde pequenas unidades portáteis até crimpadores de produção em larga escala:

• Série JCD100S-T420 (crimpador de mangueira de serviço portátil)
• Série JCD165M-T420 (crimpador de mangueira padrão)
• Série JCD205-WB (crimpador de mangueira hidráulica)
• Série JCC-200 (crimpador de mangueira de produção geral)
• JIC340 (crimpador de mangueira de produção geral com controlador)
• Outros crimpadores e equipamentos de montagem estão disponíveis

Ao selecionar uma mangueira hidráulica para uma aplicação, há vários fatores a serem considerados para garantir que o produto escolhido tenha o desempenho pretendido. O termo “ESTAMPADO” serve como um dispositivo mnemônico apropriado:

• S – Tamanho: Verifique o diâmetro interno e o comprimento necessários para selecionar uma mangueira hidráulica que manterá a pressão constante e confiável do sistema sem o risco de sobrecarregar o sistema ou perder pressão. Use o nomógrafo de dimensionamento da Jason para permitir a seleção adequada do tamanho para obter o máximo de vida útil em qualquer novo projeto de sistema.
• T – Temperatura: Considere a faixa de temperatura do fluido hidráulico interno e do ambiente externo ao qual a mangueira será exposta. Os materiais da mangueira devem ser capazes de suportar as temperaturas operacionais mais altas e mais baixas.
• A – Aplicação: Analise a aplicação para a qual o conjunto de mangueiras será usado. Algumas aplicações exigirão mais flexibilidade ou durabilidade.
• M – Material: Identifique as propriedades químicas do fluido hidráulico e do ambiente. É importante usar materiais compatíveis para o tubo interno, bem como para os outros componentes do conjunto hidráulico, incluindo tampas, vedações e fixadores.
• P – Pressão: estabeleça a pressão operacional máxima típica do sistema e qualquer possibilidade de flutuações de pressão. A mangueira deve ser capaz de suportar as pressões operacionais mais altas e mais baixas e, ao mesmo tempo, reconhecer a frequência e a magnitude de quaisquer surtos no sistema.
• E – Extremidades: Determine as conexões de extremidade necessárias. A conexão deve se conectar corretamente com as portas do sistema para evitar vazamentos e outros problemas de desempenho.
• D – Entrega: Verifique quantas mangueiras são necessárias e quando elas devem ser entregues.

Para alguns profissionais do setor, determinar qual mangueira hidráulica é adequada para seu sistema é um desafio. Para essas pessoas, a equipe da Jason está aqui para ajudar.

Na Jason, somos um fornecedor líder do setor de produtos de mangueiras industriais de alta qualidade. Além de usar o método acima para ajudar os clientes a selecionar o produto de mangueira hidráulica ideal para suas necessidades, oferecemos as seguintes ferramentas:

• Gráficos nomográficos: fornecem informações sobre a relação entre o diâmetro interno de um conjunto de mangueiras, a capacidade de fluxo e a velocidade do fluxo
• O aplicativo Jason MyCrimp: fornece aos usuários informações atualizadas sobre o uso de mangueiras, acoplamentos e equipamentos de crimpagem disponíveis na Jason

Para saber mais sobre as considerações de seleção de mangueiras hidráulicas ou sobre nossas ofertas de produtos, entre em contato conosco hoje mesmo. Para obter detalhes sobre preços, solicite uma cotação. Você quer ser um distribuidor da Jason? Leia mais aqui.
